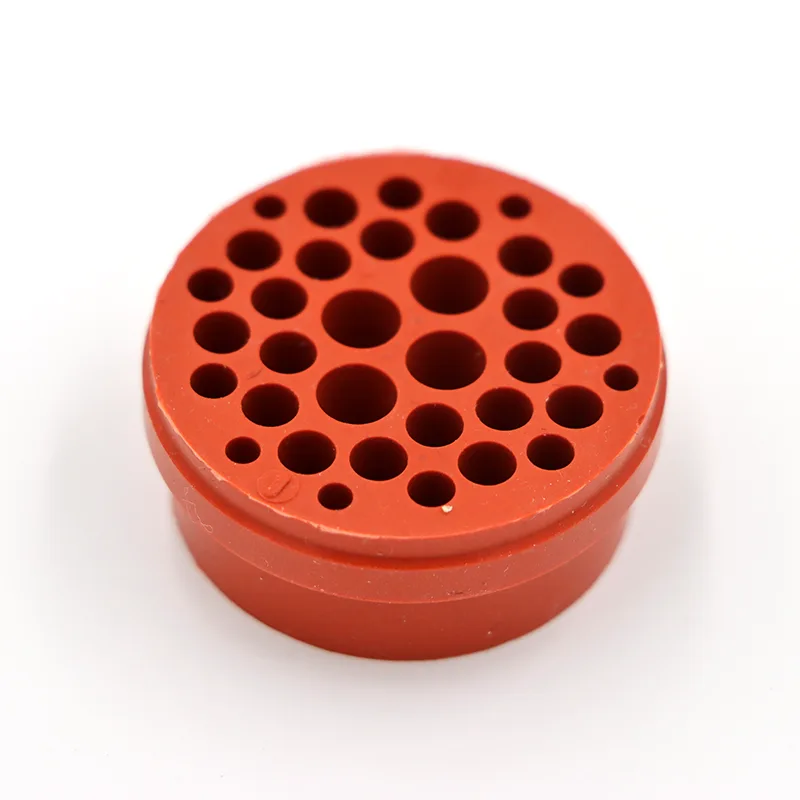

In che modo una guarnizione in gomma siliconica per connettori automobilistici protegge i sistemi elettrici critici?

1. Il ruolo critico della tenuta nei connettori automobilistici

I veicoli moderni contengono centinaia di connettori elettrici che collegano sensori, attuatori, unità di controllo e sistemi di distribuzione dell'energia. Un singolo punto di ingresso di umidità o contaminazione conduttiva può innescare guasti intermittenti, falsi codici di errore diagnostici o guasti completi del sistema. ILGuarnizione in gomma siliconica per connettore automobilisticorisolve questa vulnerabilità creando una barriera durevole e conforme tra le metà del connettore di accoppiamento.

A differenza delle guarnizioni in plastica dura o degli O-ring che si basano su tolleranze dimensionali precise, le guarnizioni in gomma siliconica sopportano piccoli disallineamenti, dilatazione termica e usura dei componenti durante la vita utile del veicolo. Questa natura tollerante è particolarmente preziosa in ambienti ad alte vibrazioni come i vani motore, dove i connettori sono sottoposti a continue sollecitazioni meccaniche dovute al funzionamento del motore e agli input stradali.

La funzione di tenuta va oltre la semplice esclusione dell'acqua. Guarnizioni efficaci impediscono inoltre l'ingresso di sale stradale, polvere dei freni, nebbia d'olio e prodotti chimici detergenti che possono degradare le superfici di contatto e aumentare la resistenza elettrica. Nei casi più gravi, i connettori contaminati possono causare surriscaldamento, archi elettrici e persino rischi di incendio. Pertanto, la selezione di un appropriatoGuarnizione in gomma siliconica per connettore automobilisticonon è semplicemente un dettaglio di progettazione ma una decisione fondamentale in termini di sicurezza e affidabilità.

I dati del settore indicano che i guasti ai connettori elettrici rappresentano una percentuale significativa delle richieste di garanzia nell'elettronica automobilistica. Molti di questi guasti sono riconducibili a una tenuta inadeguata o al degrado dei materiali di tenuta in caso di esposizione prolungata alle temperature del sottoscocca e alle sostanze chimiche. La gomma siliconica, con la sua stabilità intrinseca in un ampio intervallo di temperature, offre una soluzione comprovata a questa sfida persistente.

• Perdita intermittente del segnale– I ponti di umidità tra i pin causano letture errate del sensore.
• Maggiore resistenza al contatto– l’ossidazione e la corrosione aumentano la temperatura di giunzione.
• Cortocircuiti– i contaminanti conduttivi creano percorsi elettrici indesiderati.
• Guasto prematuro del componente– I moduli di controllo e gli attuatori perdono la comunicazione.
• Codici di errore diagnostici– i falsi guasti portano a riparazioni e tempi di fermo inutili.

2. Scienza dei materiali: perché la gomma siliconica eccelle nelle applicazioni di tenuta

La gomma siliconica si distingue dagli elastomeri organici per la sua struttura portante silicio-ossigeno, che conferisce eccezionale stabilità termica e resistenza chimica. Mentre materiali come il nitrile (NBR) o l'etilene propilene diene monomero (EPDM) funzionano adeguatamente in ambienti moderati, si degradano rapidamente nelle condizioni estreme che si trovano nei moderni vani motore e negli involucri delle batterie dei veicoli elettrici.

La gomma siliconica liquida (LSR) e la gomma ad alta consistenza (HCR) sono le due forme principali utilizzate per le guarnizioni dei connettori. L'LSR, lavorato mediante stampaggio a iniezione, offre eccellenti caratteristiche di flusso per geometrie complesse con dettagli fini come superfici di tenuta nervate e design multi-cavità. L'HCR, tipicamente stampato a compressione o a trasferimento, fornisce una maggiore resistenza allo strappo per guarnizioni più grandi o più spesse. Entrambe le varianti possono essere formulate con additivi per migliorare proprietà specifiche, come l'autolubrificazione per facilitare l'assemblaggio.

Le principali caratteristiche del materiale che rendono la gomma siliconica la scelta preferita per la sigillatura dei connettori includono:

• Ampio intervallo di temperature operative– da -50°C a +200°C, con alcuni gradi di fluorosilicone che si estendono fino a +230°C.
• Set di compressione basso– mantiene la forza di tenuta dopo una compressione prolungata, tipicamente inferiore al 25% a 150°C per 22 ore.
• Eccellente resistenza all'ozono e ai raggi UV– non si screpola né indurisce se esposto agli agenti ossidanti atmosferici.
• Idrofobicità intrinseca– respinge l’acqua e resiste all’assorbimento dell’umidità.
• Resistenza chimica– resiste agli oli motore, ai liquidi refrigeranti, ai liquidi dei freni e a molti solventi detergenti.
• Proprietà dielettriche– mantiene l’isolamento elettrico anche in condizioni di bagnato.

La gomma fluorosiliconica (F-LSR) è una variante specializzata che offre una maggiore resistenza ai carburanti e agli agenti chimici aggressivi pur mantenendo la stabilità termica del silicone standard. Questo grado è spesso specificato per connettori posizionati vicino a iniettori di carburante, turbocompressori o altre aree esposte agli idrocarburi.

Il processo di selezione del materiale deve considerare l'ambiente chimico specifico, il profilo di temperatura e le esigenze meccaniche di ciascuna applicazione. Una guarnizione che funziona bene in un connettore dell'abitacolo potrebbe guastarsi prematuramente in un'applicazione sotto il cofano con cicli termici ed esposizione chimica più elevati.

3. Parametri prestazionali chiave per le guarnizioni dei connettori

Specificando unGuarnizione in gomma siliconica per connettore automobilisticorichiede un'attenta valutazione di diversi parametri di prestazione. Ciascun parametro influenza la capacità della guarnizione di mantenere una tenuta affidabile per tutta la vita operativa del veicolo, che su alcune piattaforme può superare i 15 anni.

Oltre a queste proprietà fisiche, la geometria della guarnizione gioca un ruolo cruciale. Le superfici di tenuta nervate o ondulate aumentano la pressione di contatto per unità di area, migliorando la tenuta contro fluidi e gas. La forma della sezione trasversale deve inoltre essere progettata per evitare concentrazioni eccessive di sollecitazioni che potrebbero portare a guasti prematuri.

La forza di compressione è un'altra considerazione critica. Una compressione insufficiente consente lo sviluppo di percorsi del fluido, mentre una compressione eccessiva può sollecitare eccessivamente l'alloggiamento del connettore o causare l'estrusione della guarnizione negli spazi vuoti. L'analisi degli elementi finiti (FEA) viene comunemente utilizzata per ottimizzare la progettazione della guarnizione per una distribuzione uniforme delle sollecitazioni attraverso l'interfaccia di tenuta.

4. Ambienti applicativi: dai vani motore ai pacchi batteria

L'ambiente operativo di unGuarnizione in gomma siliconica per connettore automobilisticovaria notevolmente a seconda della posizione del veicolo. Comprendere questi ambienti è essenziale per selezionare il tipo di materiale e la configurazione di progettazione appropriati.

4.1. Connettori vano motore

I connettori nel vano motore sono sottoposti alle condizioni più difficili: temperature superiori a 150°C vicino ai collettori di scarico, esposizione all'olio motore, al liquido refrigerante e ai vapori di carburante e vibrazioni continue dovute al funzionamento del motore. Le guarnizioni in quest'area devono resistere all'invecchiamento termico e mantenere la forza di tenuta nonostante ripetuti cicli termici. I gradi di fluorosilicone sono spesso specificati per i connettori in prossimità dei sistemi di alimentazione.

4.2. Trasmissione e trasmissione

I sensori e gli attuatori montati sulla trasmissione richiedono guarnizioni resistenti al fluido della trasmissione automatica (ATF) e agli oli per ingranaggi. Sebbene il silicone standard offra una buona resistenza a molti oli, per prolungare la durata di servizio in questi ambienti fluidi aggressivi potrebbero essere necessari il fluorosilicone o composti siliconici appositamente formulati.

4.3. Elettronica abitacolo e carrozzeria

I connettori situati all'interno dell'abitacolo del veicolo sono soggetti a condizioni più miti: temperature moderate (tipicamente da -20°C a +85°C), esposizione chimica minima e livelli di vibrazioni inferiori. I gradi di gomma siliconica standard forniscono prestazioni più che adeguate in queste applicazioni, con la preoccupazione principale dell'invecchiamento a lungo termine e della resistenza ai detergenti.

4.4. Sistemi di batterie per veicoli elettrici

I connettori ad alta tensione nei pacchi batteria dei veicoli elettrici presentano sfide uniche: esposizione a fluidi dielettrici, potenziale tracciamento dell'arco e rigorosi requisiti di sicurezza. Le guarnizioni in silicone in queste applicazioni devono presentare eccellente rigidità dielettrica, ritardo di fiamma e resistenza ai fluidi refrigeranti. Spesso si preferiscono i gradi autolubrificanti per facilitare l'assemblaggio e ridurre il rischio di danni al connettore durante la manutenzione.

4.5. Illuminazione esterna e sensori

I connettori per fari anteriori, luci posteriori e sensori ADAS devono resistere ai raggi UV, agli spruzzi della strada e alle temperature estreme. La stabilità ai raggi UV e l'idrofobicità intrinseche del silicone lo rendono una scelta ideale, a condizione che il design della guarnizione incorpori adeguate caratteristiche di resistenza agli agenti atmosferici.

• Termico– temperature di picco, frequenza dei cicli e durata dell’esposizione.
• Chimico– tipo di fluidi, concentrazione e durata del contatto.
• Meccanico– ampiezza della vibrazione, frequenza e cicli di accoppiamento del connettore.
• Ambientale– Esposizione ai raggi UV, umidità, nebbia salina e ingresso di polvere.
• Elettrico– livello di tensione, corrente e resistenza di isolamento richiesta.

5. Considerazioni sulla progettazione per una tenuta affidabile

Progettare un sistema di tenuta per connettori implica molto più che selezionare un materiale e specificare un valore di durezza. L'interazione tra la guarnizione, l'alloggiamento del connettore e i componenti di accoppiamento deve essere analizzata attentamente per ottenere prestazioni ottimali.

5.1. Geometria della guarnizione e meccanismo di tenuta

Il meccanismo di tenuta può essere radiale (tenuta contro una superficie cilindrica), assiale (tenuta contro una faccia piana) o una combinazione di entrambi. Le tenute radiali, comunemente utilizzate nei connettori cilindrici, si basano sulla compressione della guarnizione tra le pareti interne ed esterne dell'alloggiamento. Le guarnizioni assiali, spesso presenti nei connettori rettangolari o multipolare, comprimono la guarnizione tra due superfici piane.

I design nervati aumentano il numero di barriere sigillanti, fornendo ridondanza in caso di piccole imperfezioni superficiali. Ciascuna nervatura crea una linea di tenuta separata e gli spazi tra le nervature possono fungere da zone di scarico della pressione o trappole per detriti.

5.2. Compatibilità dei materiali dell'alloggiamento

Il materiale dell'alloggiamento del connettore, in genere poliammide (PA), polibutilene tereftalato (PBT) o altri materiali termoplastici tecnici, deve essere compatibile con la guarnizione in silicone. Alcune formulazioni di silicone possono contenere plastificanti o silossani ciclici a basso peso molecolare che possono migrare nel materiale dell'alloggiamento, provocando fessurazioni da stress o cambiamenti dimensionali. L'adesione senza primer ai tecnopolimeri è una proprietà desiderabile che migliora la robustezza del sigillo.

5.3. Forze di assemblaggio e accoppiamento

Il design della guarnizione deve bilanciare le prestazioni di tenuta con le forze di assemblaggio accettabili. Una forza di inserimento eccessiva può danneggiare i terminali del connettore o rendere difficile l'assemblaggio sulle linee di produzione. I gradi di silicone autolubrificante riducono l'attrito durante l'accoppiamento, facilitando l'assemblaggio pur mantenendo l'efficacia della tenuta.

5.4. Accumulo di tolleranza

Le tolleranze di produzione negli alloggiamenti e nelle guarnizioni dei connettori possono accumularsi, influenzando la compressione effettiva ottenuta nel connettore assemblato. L'analisi statistica della tolleranza viene utilizzata per garantire che la guarnizione rimanga entro il suo intervallo di compressione ottimale in tutte le possibili combinazioni di tolleranza.

5.5. Vita utile e durata

Si prevede che i connettori automobilistici mantengano la loro tenuta per l'intera vita utile del veicolo, spesso con più cicli di accoppiamento e disaccoppiamento durante la produzione, l'assistenza e la riparazione. Il materiale della guarnizione deve resistere alla deformazione permanente, all'abrasione e all'usura derivanti da operazioni ripetute del connettore.

La verifica della progettazione comporta in genere una combinazione di analisi degli elementi finiti (FEA) per la previsione delle sollecitazioni e test fisici per convalidare le prestazioni in condizioni di servizio simulate.

6. Metodi di verifica e test della qualità

Garantire l'affidabilità di unGuarnizione in gomma siliconica per connettore automobilisticorichiede un regime di test completo che copra le proprietà dei materiali, l’accuratezza dimensionale e le prestazioni funzionali. Gli standard di settore come USCAR-2, ISO 16750 e varie specifiche OEM forniscono strutture per i test di qualificazione.

1. Test del set di compressione– misura la deformazione permanente dopo una compressione prolungata a temperatura elevata. Bassi valori di compression set indicano un eccellente mantenimento della forza di tenuta a lungo termine.
2. Test di perdita– generalmente eseguito con aria pressurizzata o elio per rilevare eventuali percorsi di bypass del fluido attraverso l'interfaccia del connettore sigillato.
3. Ciclismo Termico– sottopone il connettore assemblato a ripetuti estremi di temperatura per valutare la capacità della guarnizione di mantenere la forza di tenuta attraverso cicli di espansione e contrazione termica.
4. Test di vibrazione– simula le condizioni operative del veicolo per verificare che la guarnizione non si allenti o perda l'integrità della tenuta sotto eccitazione meccanica.
5. Test di resistenza chimica– espone la guarnizione ai fluidi automobilistici rilevanti (olio motore, liquido di raffreddamento, liquido dei freni, carburante) a temperature elevate per valutare la compatibilità dei materiali e il mantenimento delle prestazioni.
6. Controllo dimensionale– verifica che le dimensioni critiche della guarnizione rientrino nelle tolleranze specificate mediante misurazione ottica o macchine di misura a coordinate.
7. Verifica della durezza– conferma che la durezza Shore A corrisponde alle specifiche, poiché le deviazioni possono influire in modo significativo sulle prestazioni di tenuta.

Oltre a questi test standard, alcune applicazioni potrebbero richiedere valutazioni specializzate come:

• Test in nebbia salina– per connettori esposti ai sali disgelanti stradali.
• Test di esposizione ai raggi UV– per connettori esterni o parzialmente esposti.
• Test di resistenza all'isolamento– verificare le proprietà dielettriche dopo l’esposizione ambientale.
• Test di immersione in fluidi– con fluidi specifici a temperature elevate per durate prolungate.

I fornitori qualificati in genere mantengono capacità di test interne per supportare rapide iterazioni di progettazione e controllo della qualità della produzione.Aoboimpiega protocolli di test completi in linea con gli standard automobilistici internazionali, garantendo che ogni guarnizione soddisfi i rigorosi requisiti delle moderne piattaforme di veicoli.
