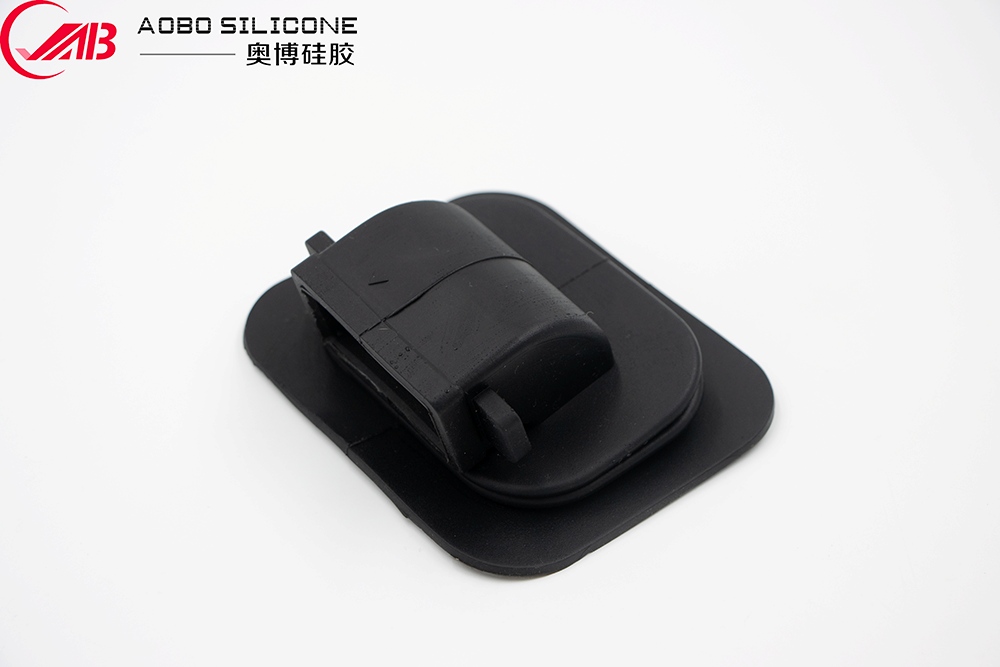

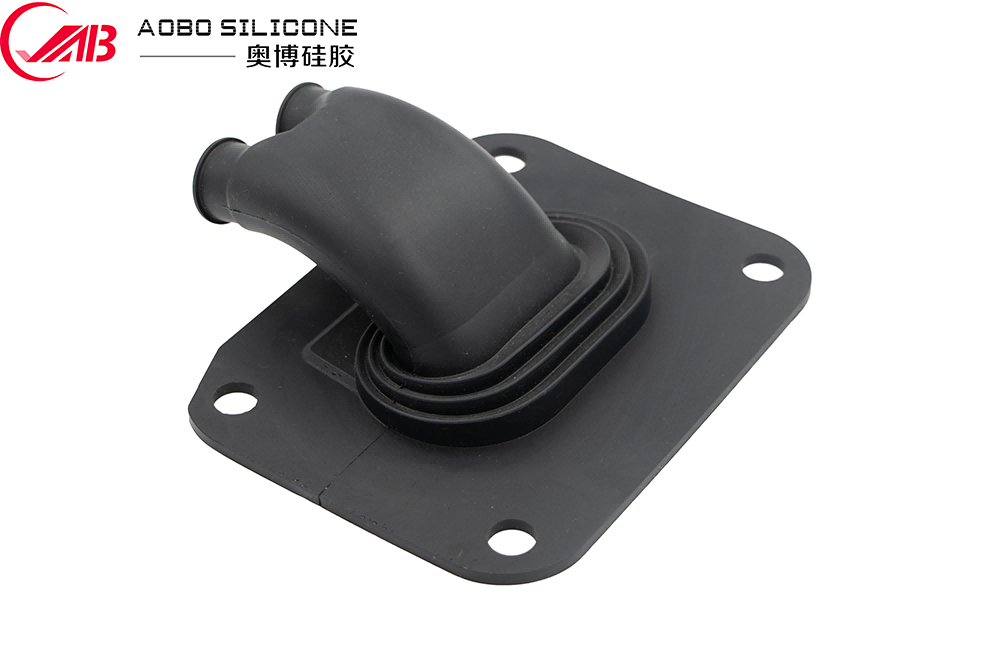

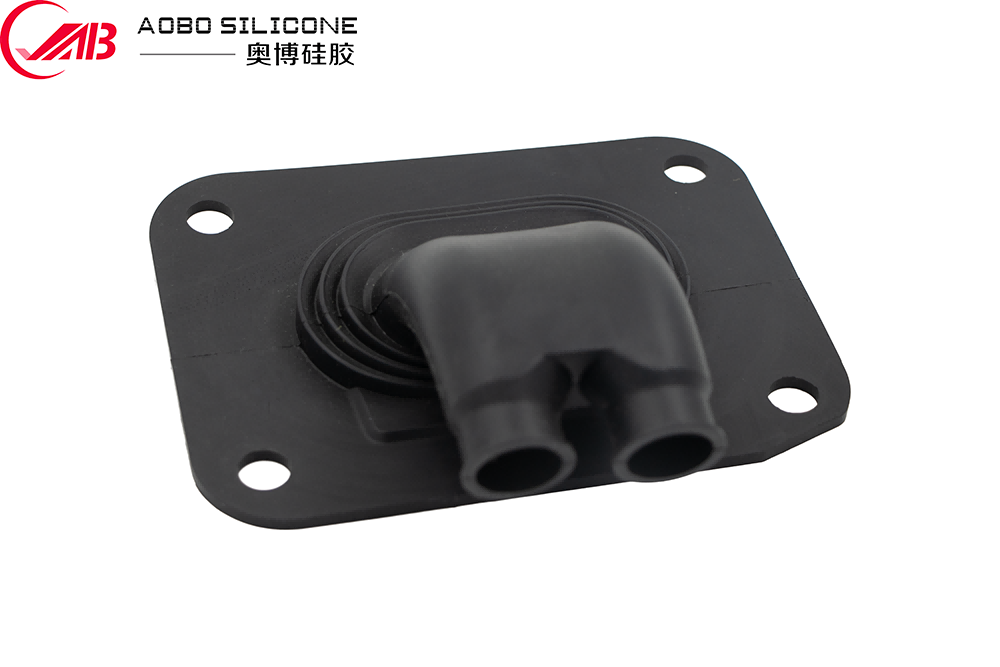

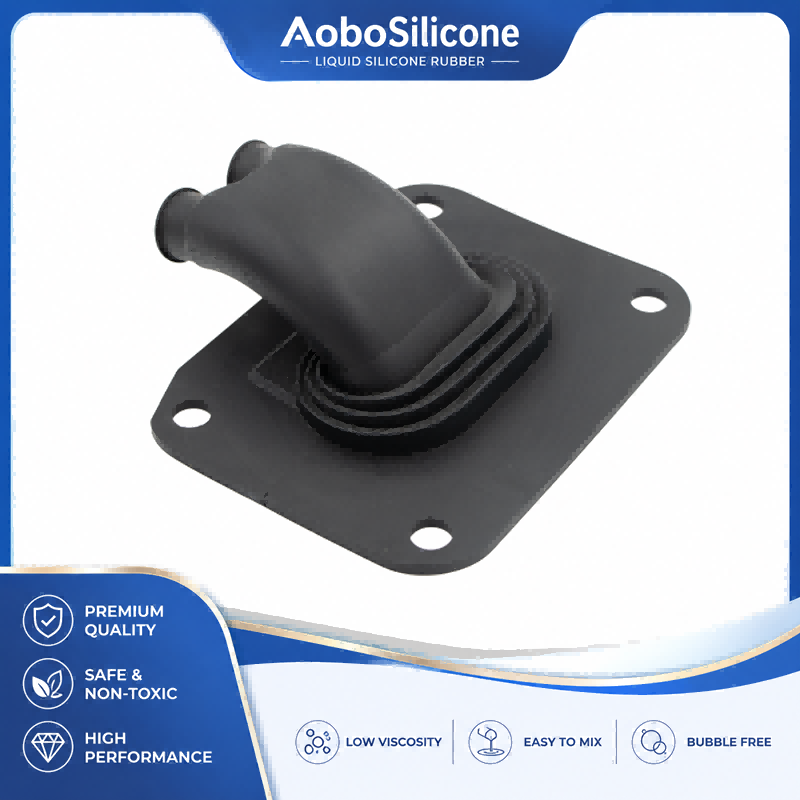

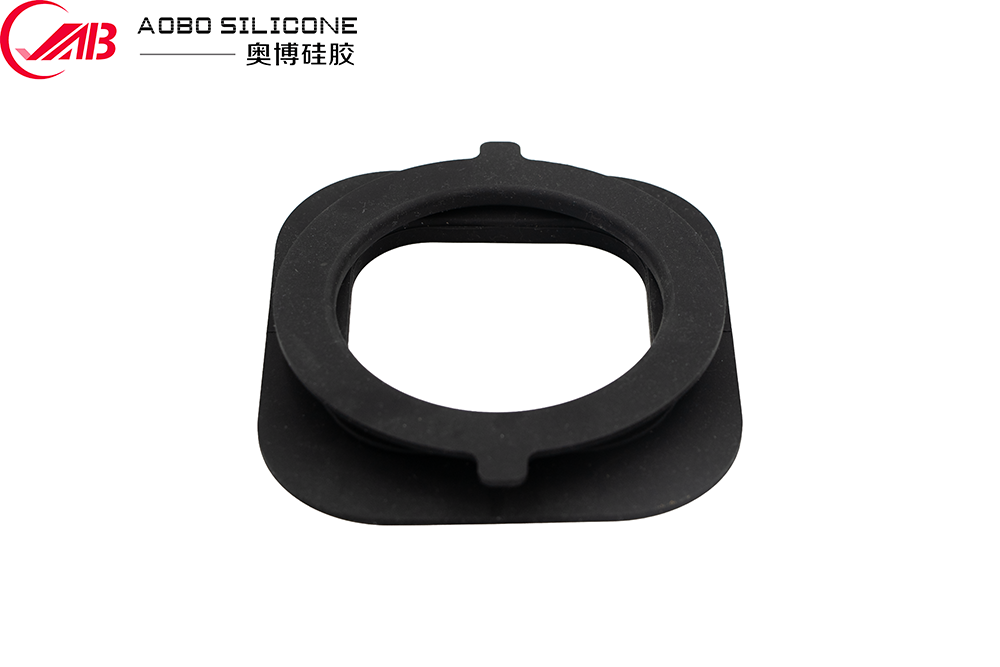

Condotto di ventilazione automobilistico sovrastampato LSR

Nei sistemi HVAC e di gestione termica automobilistici, un condotto di ventilazione è più di un semplice passaggio d'aria. Il condotto deve mantenere un percorso stabile del flusso d'aria pur sopportando vibrazioni, cicli termici, tolleranze dimensionali e carichi di assemblaggio ripetuti. Nei punti di connessione, anche un piccolo spazio può causare perdite d'aria, rumore o prestazioni HVAC instabili.

Il condotto di ventilazione automobilistico sovrastampato in LSR combina un substrato strutturale rigido con un sovrastampaggio in gomma siliconica liquida (LSR). Questa costruzione crea caratteristiche di tenuta e ammortizzazione integrate direttamente attorno all'area di connessione, riducendo la necessità di guarnizioni in gomma separate e semplificando l'assemblaggio.

Per i sistemi HVAC automobilistici, la gestione termica delle batterie e altre applicazioni di convogliamento dell'aria, il sovrastampaggio in LSR è particolarmente utile quando un componente richiede tenuta elastica, isolamento dalle vibrazioni, geometria complessa e resistenza alla temperatura a lungo termine in una singola parte stampata.

Perché utilizzare il sovrastampaggio in LSR per i condotti dell'aria automobilistici?

I tradizionali condotti dell'aria automobilistici possono fare affidamento su O-ring separati, guarnizioni in schiuma, manicotti in gomma o morsetti meccanici per compensare le tolleranze dimensionali. Sebbene queste soluzioni possano funzionare, aumentano il numero di componenti e creano interfacce di assemblaggio aggiuntive.

Un condotto automobilistico sovrastampato in LSR integra il materiale di tenuta flessibile direttamente sul condotto o connettore rigido.

La struttura di base normalmente è composta da:

● Substrato rigido:PA, PP, PBT, PC/ABS o altri tecnopolimeri a seconda dell'applicazione
● Strato sigillante LSR:modellato attorno alle interfacce selezionate
● Geometria della tenuta funzionale:labbri, nervature, perline, manicotti o superfici di contatto personalizzate
● Caratteristiche di connessione:strutture a scatto, scanalature, punti di posizionamento o elementi di bloccaggio meccanici

Questo design consente alla sezione in silicone di compensare piccole variazioni dimensionali mantenendo la pressione di contatto contro il componente di accoppiamento.

Il risultato è una soluzione più integrata per applicazioni in cui le tradizionali tenute separate possono creare complessità di assemblaggio.

Prestazioni dei materiali e valore ingegneristico

La gomma siliconica liquida viene selezionata per applicazioni automobilistiche perché le sue proprietà rimangono relativamente stabili in un ampio intervallo di temperature.

A seconda del grado e della formulazione dell'LSR selezionato, le caratteristiche tipiche possono includere:

I valori effettivi dipendono dalla formulazione del silicone selezionata, dalle condizioni di stampaggio, dalla geometria e dai requisiti applicativi. Le specifiche finali dovrebbero essere confermate durante lo sviluppo del prodotto.

Resistenza alla temperatura

I condotti HVAC automobilistici possono subire ripetute fluttuazioni di temperatura. Anche le applicazioni sotto il cofano e di gestione termica possono esporre i componenti a temperature elevate.

L'LSR mantiene la flessibilità in un ampio intervallo di temperature, rendendolo adatto a componenti esposti ad aria calda, aria fredda, cicli termici e variazioni di temperatura del motore o del vano batteria.

Sigillatura elastica

A differenza della plastica rigida, il silicone può deformarsi sotto compressione e riprendersi dopo il rilascio del carico. Questa proprietà consente alla sezione sovrastampata di mantenere il contatto con le superfici di accoppiamento nonostante una piccola variazione dimensionale.

Per i componenti del percorso dell'aria, ciò aiuta a ridurre le perdite nei punti di connessione.

Isolamento delle vibrazioni

Lo strato di silicone funge anche da interfaccia cedevole tra i componenti rigidi.

Quando i moduli HVAC, i ventilatori, i condotti o le strutture dei veicoli vibrano, la sezione flessibile in silicone può assorbire parte del movimento meccanico anziché trasferire tutte le vibrazioni direttamente attraverso il condotto rigido.

Questo faparti sovrastampate in gomma siliconicautile dove sono richiesti contemporaneamente sigillatura e isolamento dalle vibrazioni.

Applicazioni automobilistiche tipiche

ILCondotto di ventilazione automobilistico sovrastampato LSRpuò essere progettato per diversi tipi di sistemi di gestione termica e dell'aria del veicolo.

1. Distribuzione dell'aria HVAC

Per i veicoli passeggeri, il componente può essere utilizzato attorno a prese d'aria HVAC, condotti di diramazione, interfacce di convogliamento dell'aria e sezioni di collegamento flessibili.

L'area di tenuta in silicone aiuta a soddisfare le tolleranze di assemblaggio mantenendo un percorso del flusso d'aria chiuso.

2. Gestione termica della batteria

I veicoli elettrici pongono maggiore enfasi sulla gestione termica.

I condotti dell'aria possono essere utilizzati per convogliare l'aria condizionata attorno ai moduli batteria o ai gruppi di gestione termica. In questi ambienti, la stabilità dimensionale, le prestazioni di tenuta, la resistenza alle vibrazioni e i cambiamenti termici diventano particolarmente importanti.

3. Raffreddamento dell'asse elettrico e dell'elettronica di potenza

Alcune architetture di gestione termica dei veicoli elettrici utilizzano canali di aria o fluidi dedicati attorno all'elettronica di potenza e ai componenti del sistema di guida.

Un'interfaccia in silicone sovrastampato può fornire una connessione flessibile tra componenti rigidi in cui è necessario compensare vibrazioni e dilatazione termica.

4. Convogliamento dell'aria sotto il cofano

I componenti installati nel vano motore devono affrontare condizioni termiche e ambientali più impegnative.

L'LSR può essere selezionato quando è necessaria un'interfaccia di tenuta flessibile senza introdurre un manicotto in elastomero separato.

Considerazioni chiave sulla progettazione

Il successo del sovrastampaggio dipende in larga misura dall'interfaccia tra il silicone e il substrato. La parte dovrebbe quindi essere progettata per entrambiscorrimento del silicone e ritenzione meccanicapiuttosto che aggiungere semplicemente uno strato di silicone a un condotto di plastica esistente.

Geometria del substrato

Il substrato plastico dovrebbe fornire sufficiente stabilità meccanica durante l'iniezione e il servizio.

I potenziali elementi di progettazione includono:

● Sottosquadri meccanici
● Nervature di ritenzione
● Scanalature
● Fori passanti
● Strutture di bloccaggio
● Funzionalità di posizionamento
● Superfici di incollaggio controllate

Laddove è richiesta l'adesione chimica tra LSR e substrato, la compatibilità del materiale e il trattamento superficiale dovrebbero essere valutati durante lo sviluppo.

Spessore della parete in silicone

Lo spessore del silicone deve essere determinato in base alla forza di tenuta, alla deformazione, alla geometria e alle condizioni di iniezione richieste.

Sezioni eccessivamente sottili possono creare difficoltà di riempimento, mentre sezioni inutilmente spesse possono aumentare il consumo di materiale e il tempo di polimerizzazione.

Per i labbri di tenuta e le interfacce flessibili, la geometria dovrebbe essere convalidata attraverso l'analisi di compressione e deformazione anziché basarsi solo sullo spessore nominale.

Accumulo di tolleranza

Le connessioni dei condotti automobilistici spesso coinvolgono diversi componenti stampati o stampati.

L'interfaccia in silicone può compensare la variazione dimensionale da parte a parte, ma non deve essere trattata come un sostituto della corretta progettazione delle tolleranze.

Durante la valutazione DFM, gli ingegneri dovrebbero considerare:

● Tolleranza dimensionale del substrato
● Tolleranza allo stampaggio del silicone
● Tolleranza del componente di accoppiamento
● Intervallo di compressione
● Forza di assemblaggio
● Recupero guarnizioni
● Dilatazione termica

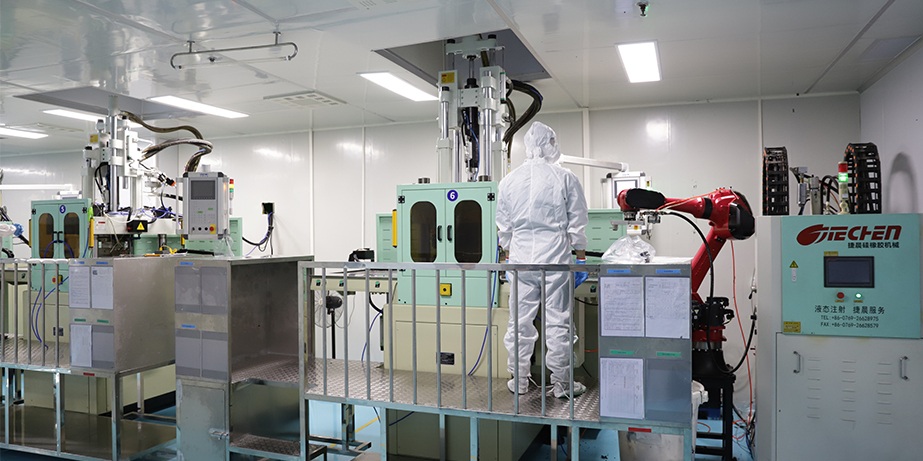

Processo di produzione

Un tipicoCondotto automobilistico sovrastampato in LSRil processo produttivo prevede diverse fasi controllate.

1. Preparazione del substrato:Il componente in plastica rigida viene stampato separatamente e ispezionato per verificarne la consistenza dimensionale, la contaminazione, la bava e i difetti superficiali.

2. Posizionamento dell'inserto:Il substrato viene posizionato accuratamente all'interno dello stampo LSR. Per la produzione multi-cavità, il posizionamento coerente dell'inserto è particolarmente importante perché anche piccole deviazioni possono influenzare lo spessore del silicone e la geometria della tenuta.

3. Iniezione di LSR:Il silicone liquido bicomponente viene dosato, miscelato e iniettato nello stampo. Poiché l'LSR ha una bassa viscosità prima dell'indurimento, può riempire strutture di tenuta relativamente complesse e aree funzionali sottili quando il canale dello stampo e il sistema di ventilazione sono progettati correttamente.

4. Vulcanizzazione:Il silicone polimerizza all'interno dello stampo riscaldato e forma la struttura di tenuta elastica finale. I parametri di polimerizzazione devono essere controllati per ottenere durezza, stabilità dimensionale e qualità della superficie costanti.

5. Sformatura e ispezione:Dopo lo stampaggio, il componente viene ispezionato per:

●Flash
● Scatti brevi
● Trappole d'aria
● Difetti superficiali
● Spostamento del silicone
● Difetti di adesione o ritenzione
● Deviazioni dimensionali

Le dimensioni critiche della tenuta possono essere misurate utilizzando dispositivi dedicati o apparecchiature di ispezione automatizzate.

Controllo qualità per applicazioni automobilistiche

Per i team di acquisto del settore automobilistico, la sola certificazione dei materiali non è sufficiente. L'assieme finito sovrastampato deve essere valutato come componente funzionale.

Un programma di ispezione adeguato può includere:

Per i progetti automobilistici, le condizioni di prova dovrebbero essere definite in base all'ambiente reale del veicolo piuttosto che utilizzare condizioni generiche di laboratorio.

Durata, tenuta, NVH e prestazioni di temperatura

Prestazioni di tenuta

La sezione in silicone dovrebbe mantenere una compressione controllata contro la superficie di accoppiamento. Un labbro o un cordone di tenuta ben progettato può accogliere piccole variazioni di assemblaggio senza richiedere una forza di inserimento eccessiva.

Per i sistemi HVAC, le prove di tenuta devono essere eseguite in condizioni di pressione e temperatura definite.

Considerazioni sull'NVH

I condotti dell'aria possono diventare una fonte di vibrazioni indesiderate e rumore del flusso d'aria se i componenti rigidi trasmettono vibrazioni meccaniche direttamente nella struttura del veicolo.

Il sovrastampaggio elastomerico può fornire un certo grado di isolamento meccanico tra il condotto e i componenti adiacenti.

Tuttavia, le prestazioni NVH dipendono dal sistema completo, compresa la velocità del flusso d'aria, la geometria del condotto, il metodo di montaggio, le caratteristiche della ventola/soffiante e la struttura del veicolo.

Ciclismo Termico

Transizioni ripetute tra temperature basse e alte possono causare un'espansione differenziale tra i substrati in silicone e quelli in plastica.

La progettazione del sovrastampaggio dovrebbe quindi tenere conto delle differenze in:

● Coefficiente di dilatazione termica
● Modulo elastico
● Geometria dell'interfaccia
● Adesione o ritenzione meccanica
● Spessore della parete

Resistenza all'invecchiamento

I componenti automobilistici possono essere esposti a calore, umidità, ozono, detergenti e altri fattori ambientali.

Il grado LSR selezionato dovrebbe pertanto essere valutato rispetto all'effettiva esposizione chimica e ambientale prevista durante il funzionamento del veicolo.

Personalizzazione per OEM e fornitori di livello

ILCondotto di ventilazione automobilistico sovrastampato LSRpuò essere personalizzato in base alla piattaforma del veicolo e all'architettura HVAC.

Le opzioni di personalizzazione tipiche includono:

● Materiale del substrato
● Durezza del silicone
● Colore del silicone
● Diametro del condotto
● Spessore della parete
● Geometria del labbro di tenuta
● Geometria del connettore
● Zona di sovrastampaggio
● Struttura di ritenzione meccanica
● Struttura della superficie
● Marcatura o identificazione
● Configurazione dell'imballaggio

Per i nuovi progetti, è possibile utilizzare file CAD 3D, disegni 2D, specifiche dei materiali, volume di produzione target e requisiti ambientali per stabilire la revisione DFM iniziale.

È quindi possibile utilizzare prototipi di utensili o stampi di prova per convalidare il riempimento, l'accuratezza dimensionale, il comportamento di tenuta e l'assemblaggio prima che venga finalizzata l'attrezzatura per la produzione di massa.

Esperienza progettuale: riduzione dei componenti nella connessione HVAC

Un tipico progetto di sviluppo HVAC automobilistico può iniziare con un condotto in plastica rigida combinato con una guarnizione in gomma assemblata separatamente.

Il team di ingegneri potrebbe riscontrare tre problemi ricorrenti: la guarnizione può spostarsi durante l'assemblaggio, la connessione richiede ulteriore manodopera di assemblaggio e la variazione dimensionale tra il condotto e l'alloggiamento di accoppiamento influisce sulla consistenza della sigillatura.

Una soluzione di sovrastampaggio in silicone liquido può sostituire la guarnizione separata stampando una struttura di tenuta in silicone controllata direttamente sulla connessione del condotto.

Durante lo sviluppo, i punti chiave di ottimizzazione includono tipicamente la durezza del silicone, la geometria del labbro di tenuta, il rapporto di compressione, le caratteristiche di ritenzione del substrato e la posizione del punto di iniezione.

L'obiettivo non è semplicemente quello di rendere il componente più morbido. L'obiettivo ingegneristico è stabilire un'interfaccia controllata che forniscaforza di tenuta ripetibile, comportamento di assemblaggio stabile, isolamento dalle vibrazioni e resistenza ambientale a lungo termine.

Questo tipo di progettazione è particolarmente rilevante per le piattaforme EV in cui i sistemi HVAC e di gestione termica delle batterie richiedono sempre più componenti compatti, leggeri e altamente integrati.

Perché scegliere un condotto sovrastampato in LSR invece di una guarnizione in gomma separata?

La scelta migliore dipende dal volume di produzione, dall'investimento in attrezzature, dalle prestazioni di tenuta richieste, dal metodo di assemblaggio e dall'architettura della piattaforma del veicolo.

Domande frequenti

Che cos'è un condotto dell'aria automobilistico sovrastampato in LSR?
Si tratta di un componente per il trasporto dell'aria nel settore automobilistico che combina un substrato rigido con gomma siliconica liquida stampata direttamente su aree selezionate. La sezione in silicone può fornire tenuta, ammortizzazione, isolamento dalle vibrazioni e compensazione della tolleranza.

Quali materiali possono essere utilizzati come substrato?
Le opzioni comuni includono tecnopolimeri come PA, PP, PBT e PC/ABS. La selezione finale dipende dalla temperatura, dall'esposizione chimica, dai requisiti meccanici e dalla compatibilità con l'LSR.

È possibile incollare il silicone sulla plastica?
SÌ. A seconda della combinazione di materiali e del design, il silicone può essere legato chimicamente al substrato o trattenuto meccanicamente attraverso scanalature, nervature, sottosquadri e altre caratteristiche strutturali. I test di adesione devono essere eseguiti durante la validazione del prodotto.

A quale intervallo di temperature può resistere il silicone?
Una tipica formulazione di silicone per uso automobilistico può supportare approssimativamenteDa -50°C a +200°C, ma il campo operativo effettivo dipende dal grado LSR selezionato e dalle condizioni di applicazione. L’esposizione continua, il ciclo termico e l’invecchiamento ambientale dovrebbero essere valutati separatamente.

Il prodotto è adatto ai veicoli elettrici?
SÌ. La sua combinazione di resistenza termica, tenuta elastica, isolamento dalle vibrazioni e stampaggio integrato lo rende adatto per applicazioni HVAC selezionate per veicoli elettrici e di gestione termica della batteria.

È possibile personalizzare la geometria del condotto?
SÌ. Diametro, struttura di connessione, labbri di tenuta, durezza del silicone, area di sovrastampaggio, materiale del substrato, colore e altre caratteristiche dimensionali possono essere sviluppati in base ai disegni del cliente e ai requisiti applicativi.

Fornitura focalizzata sull'ingegneria per il sovrastampaggio di LSR per il settore automobilistico

Per i programmi automobilistici, il fattore critico non è semplicemente produrre un componente in silicone. ILCondotto di ventilazione automobilistico sovrastampato LSRdeve essere sviluppato attorno all'interfaccia di tenuta completa, alla tolleranza del substrato, all'ambiente termico, alle condizioni di vibrazione e al processo di assemblaggio.

Aobo Silicone supporta lo sviluppo di sovrastampaggio in silicone personalizzato daRevisione DFM e strumenti per lo stampaggio a iniezione, l'ispezione, il campionamento e la produzione in serie di LSR. Grazie all'esperienza nello stampaggio di precisione del silicone e nei componenti personalizzati orientati al settore automobilistico, il processo di produzione può essere adattato ai requisiti di materiale, geometria, tolleranza e test specifici del progetto.

Per i progetti OEM, Livello 1 e Livello 2, fornisci i disegni 2D/3D, il materiale del substrato, l'intervallo di temperatura target, il volume annuale e i requisiti di tenuta per avviare una revisione tecnica e un preventivo.
