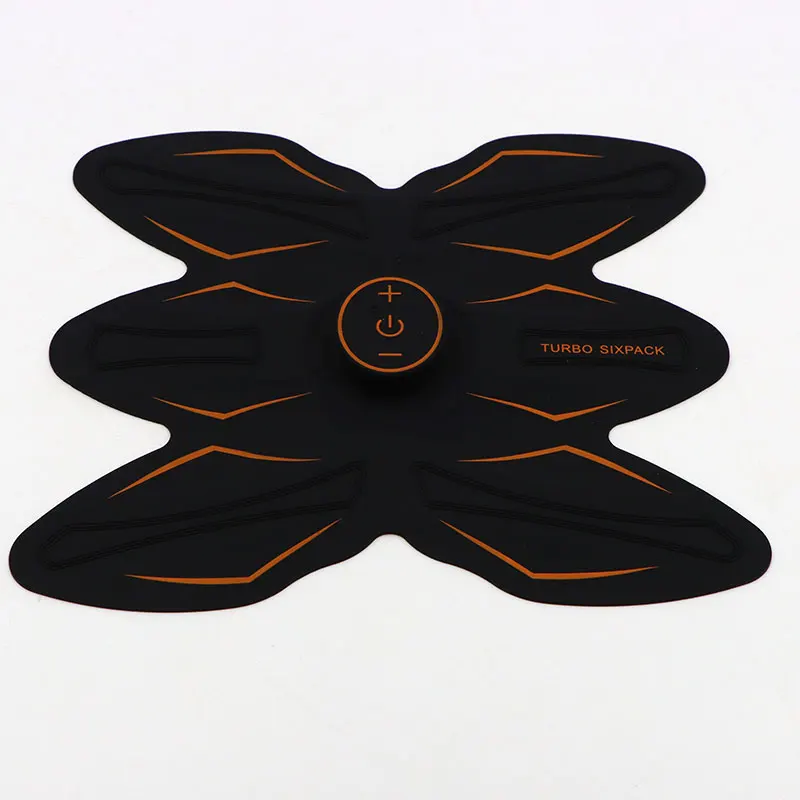

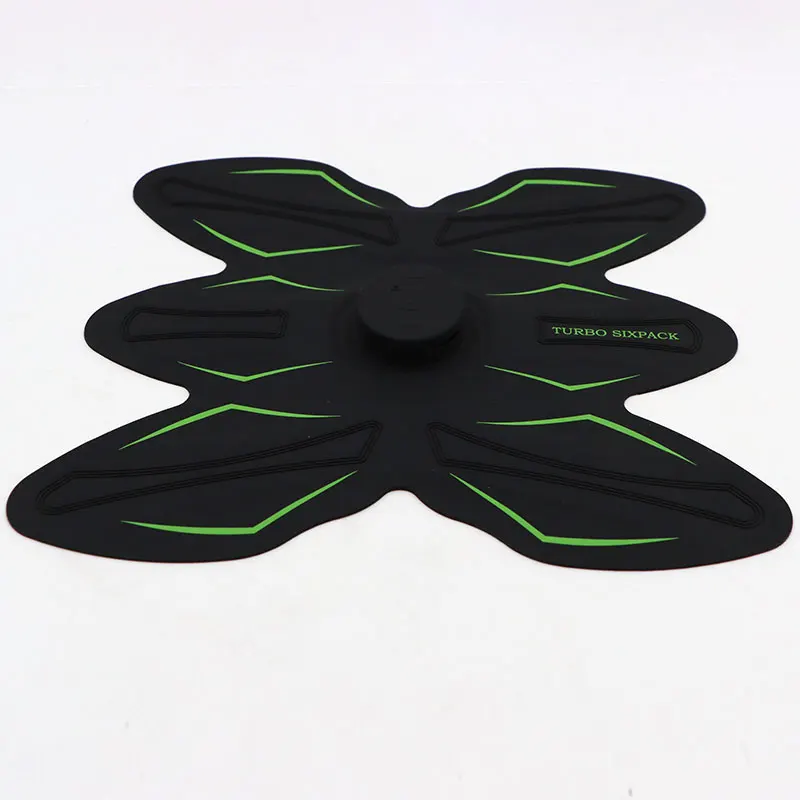

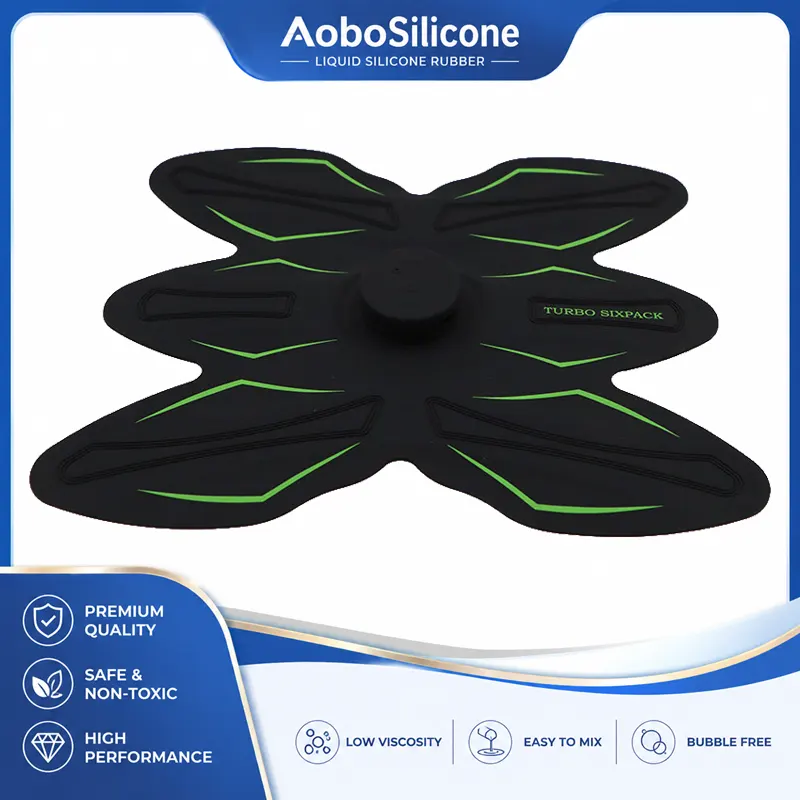

Patch per muscoli addominali in silicone EMS

Un cerotto muscolare addominale in silicone EMS deve fare molto più che semplicemente tenere un elettrodo contro la pelle. Per i team di approvvigionamento, la vera sfida è ottenere allo stesso tempo un contatto stabile con la pelle, una conduttività elettrica affidabile, una flessibilità confortevole, un'integrazione sicura dei componenti e una produzione di massa coerente. Una scarsa selezione dei materiali o uno stampaggio incontrollato possono portare a una pressione di contatto non uniforme, allo spostamento degli elettrodi, alla lacerazione del silicone, a un legame inadeguato o a un aspetto incoerente tra i lotti di produzione.

Perché l'LSR è adatto per le applicazioni di patch in silicone EMS

Per i prodotti EMS indossabili, il silicone deve rimanere flessibile mantenendo la stabilità dimensionale durante ripetuti piegamenti, allungamenti e uso quotidiano. Il silicone convenzionale stampato a compressione può essere adatto per forme semplici, ma le strutture indossabili complesse spesso richiedono un controllo più rigoroso sullo spessore delle pareti, sulla geometria, sulle interfacce di incollaggio e sulla produzione automatizzata.

La gomma siliconica liquida offre numerosi vantaggi tecnici per questo tipo di applicazione.

Innanzitutto, l’LSR ha eccellenti caratteristiche di flusso, consentendo al materiale di riempire cavità relativamente complesse e aree strutturali fini con elevata ripetibilità. Ciò è utile quando la patch incorpora nervature di posizionamento, aperture per elettrodi, interfacce a scatto, sezioni flessibili sottili o protezione integrata del cavo.

In secondo luogo, l’LSR può essere modellato in superfici morbide al tatto adatte al contatto prolungato con la pelle. A seconda della formulazione, è possibile selezionare la durezza per bilanciare flessibilità, supporto e resistenza alla deformazione.

In terzo luogo, il sovrastampaggio di LSR può ridurre il numero di parti separate in un assieme indossabile. Invece di utilizzare più dispositivi di fissaggio meccanici o strati adesivi, il silicone può essere modellato attorno a componenti selezionati per creare una struttura protettiva e funzionale integrata.

Per i marchi che sviluppano dispositivi per il fitness EMS a marchio privato, questo approccio può semplificare l'assemblaggio e migliorare la coerenza complessiva del prodotto.

Prestazioni dei materiali e valore ingegneristico

La formulazione del silicone è una delle variabili più importanti nello sviluppo dei dispositivi indossabili EMS. Il composto corretto deve essere selezionato in base all'ambiente di contatto con la pelle previsto, ai requisiti meccanici, all'architettura del dispositivo e al mercato di destinazione.

Le caratteristiche tipiche del silicone rilevanti per questa applicazione includono:

● Struttura flessibile ed elastica per movimenti ripetuti del corpo

● Confortevole superficie morbida al tatto

● Buona resistenza all'umidità e al sudore

● Buona resistenza alle comuni condizioni ambientali

● Prestazioni stabili dopo flessioni ripetute

● Buona consistenza dimensionale dopo lo stampaggio

● Bassa deformazione in condizioni di utilizzo normali

● Idonea compatibilità con i processi di assemblaggio elettronico quando opportunamente specificato

Per i componenti a contatto con la pelle, la selezione dei materiali dovrebbe considerare anche i requisiti normativi e di test applicabili del mercato di destinazione. A seconda della configurazione del prodotto e delle dichiarazioni previste, i marchi potrebbero richiedere test relativi a sostanze soggette a restrizioni, compatibilità con la pelle o altri requisiti specifici del prodotto.

Aobo Silicone può supportare i clienti nella scelta del grado di silicone, della durezza, del colore, della finitura superficiale e del processo di produzione appropriati in base all'applicazione finale.

Applicazioni tipiche

Il cerotto per muscoli addominali in silicone EMS può essere progettato per una gamma di prodotti per il fitness indossabili dai consumatori piuttosto che per una singola struttura di dispositivo fisso.

Le applicazioni tipiche includono:

Cinture fitness EMS e trainer addominali

La struttura in silicone può essere integrata con aree di elettrodi, moduli di controllo, connettori e sistemi di fissaggio regolabili per creare un'interfaccia flessibile per l'allenamento addominale.

Dispositivi portatili per la stimolazione muscolare

I cerotti compatti in silicone possono essere progettati attorno a moduli elettronici leggeri per prodotti portatili per il benessere e il fitness.

Indossabili intelligenti per il fitness

Per i prodotti che combinano EMS con sensori, connettività Bluetooth, moduli di ricarica o sistemi di controllo digitale, il silicone può fungere sia da interfaccia protettiva che da componente esterno flessibile.

Elettronica di consumo con marchio privato

I proprietari dei marchi possono richiedere dimensioni, colori, loghi, texture e imballaggi personalizzati mantenendo coerente la struttura funzionale sottostante. Lo stampaggio del silicone è particolarmente adatto a questi programmi OEM/ODM.

Considerazioni sulla progettazione e la personalizzazione

La progettazione di un componente in silicone EMS dovrebbe iniziare con l'assemblaggio completo piuttosto che con la sola parte in silicone.

Selezione della durezza

La durezza del silicone influisce sul comfort, sulla flessibilità, sulla resistenza alla deformazione e sulla maneggevolezza. I materiali più morbidi possono migliorare la flessibilità e la conformità della pelle, mentre una maggiore durezza può fornire un supporto strutturale aggiuntivo.

La durezza consigliata deve pertanto essere determinata in base alla geometria della toppa, al metodo di fissaggio, al design dell'elettrodo e alle condizioni di utilizzo previste.

Integrazione degli elettrodi

La posizione e l'esposizione degli elettrodi sono considerazioni di progettazione critiche. Lo stampo in silicone deve mantenere un allineamento accurato degli elettrodi evitando movimenti indesiderati durante l'assemblaggio o l'uso.

A seconda dell'architettura, Aobo Silicone può supportare lo stampaggio del silicone attorno o adiacente a componenti conduttivi, con la configurazione finale determinata dal progetto elettronico.

Spessori e zone flessibili

Lo spessore irregolare del silicone può influenzare la flessibilità e le prestazioni dello stampaggio. Le aree che si piegano ripetutamente dovrebbero essere progettate con transizioni appropriate per ridurre la concentrazione delle sollecitazioni.

Le sezioni sottili, le transizioni dei bordi, le caratteristiche di posizionamento e le zone di connessione rinforzate dovrebbero essere tutte riviste durante la progettazione dello stampo.

Finitura superficiale

La superficie esterna può essere personalizzata con diverse texture, livelli di lucentezza, finiture opache, motivi in ​​rilievo o elementi di branding. Il trattamento superficiale deve essere selezionato in base sia all'aspetto che ai requisiti di pulizia.

Marchio

I clienti OEM possono specificare:

● Goffratura o debossing del logo

● Colori personalizzati

● Strutture superficiali

● Numerazione delle parti

● Configurazione dell'imballaggio

● Dimensioni personalizzate

● Strutture di marchio modellate

La corrispondenza dei colori Pantone può essere supportata per progetti con linee guida del marchio stabilite.

Processo di produzione

Aobo Silicone utilizza un flusso di lavoro di produzione strutturato per componenti in silicone personalizzati.

1. Disegno e revisione DFM

Prima dell'attrezzaggio, gli ingegneri esaminano i disegni 2D, i modelli 3D, i requisiti di assemblaggio, il posizionamento degli elettrodi, lo spessore delle pareti, le condizioni di spoglia e le dimensioni critiche del cliente.

L'obiettivo è identificare potenziali problemi di stampaggio e assemblaggio prima della fabbricazione dello stampo.

2. Preparazione del materiale siliconico

Il materiale LSR specificato viene preparato in base ai requisiti di prestazione e conformità del cliente. Le caratteristiche del materiale come durezza, colore e sistema di indurimento vengono controllate durante la produzione.

3. Sviluppo di stampi di precisione

Lo stampo è progettato in base alla geometria del pezzo finale e al volume di produzione. Durante lo sviluppo vengono presi in considerazione la posizione del punto di accesso, lo sfiato, le linee di giunzione, gli inserti e le condizioni di sformatura.

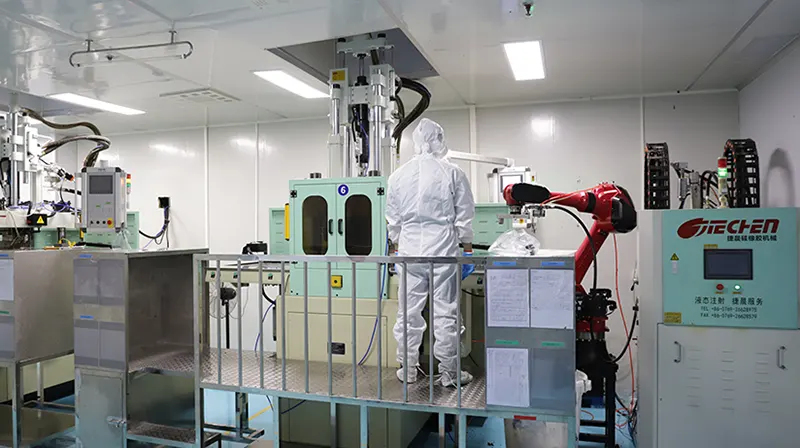

4. Stampaggio ad iniezione di LSR

Il silicone liquido viene iniettato nello stampo in condizioni di lavorazione controllate. Rispetto ai componenti in silicone assemblati manualmente, lo stampaggio automatizzato di LSR offre geometria più ripetibile e coerenza di produzione.

5. Sovrastampaggio e integrazione dei componenti

Ove richiesto, il silicone può essere modellato attorno ad appositi inserti o strutture integrate. L'esatto metodo di sovrastampaggio dipende dai componenti elettrici, dai materiali del substrato e dalla progettazione meccanica.

6. Rifilatura e rifinitura

Dopo lo stampaggio, le parti vengono ispezionate e rifinite per rimuovere bave indesiderate o residui di stampaggio. Le superfici cosmetiche vengono controllate per rilevare eventuali difetti che potrebbero influenzare il prodotto indossabile finale.

7. Ispezione e imballaggio

I componenti finiti vengono sottoposti a controlli dimensionali e visivi prima dell'imballaggio. Per i clienti OEM possono essere forniti anche imballaggi e identificazioni personalizzati.

Parametri tecnici chiave

I seguenti parametri possono essere utilizzati come riferimento preliminare per i componenti in silicone EMS. Le specifiche finali dovrebbero essere confermate in base ai requisiti di progettazione e test del prodotto.

*I valori effettivi dipendono dal composto siliconico selezionato, dalla struttura del prodotto e dal metodo di prova. Le specifiche tecniche finali dovrebbero essere stabilite durante la validazione ingegneristica.

Controllo qualità per componenti indossabili EMS

La coerenza è particolarmente importante per i prodotti indossabili perché la variazione dimensionale può influenzare l'assemblaggio dei componenti e l'esperienza dell'utente.

Un tipico processo di controllo qualità comprende l'ispezione delle materie prime, l'approvazione del primo pezzo, l'ispezione durante il processo, il campionamento dimensionale, l'ispezione dell'aspetto e l'ispezione dell'imballaggio finale.

Per i progetti personalizzati, i punti di controllo chiave possono includere:

Precisione dimensionale: le dimensioni critiche vengono verificate rispetto ai disegni approvati.

Aspetto: vengono controllati la contaminazione superficiale, le bolle, la bava, la deformazione, la deviazione del colore e i difetti di stampaggio.

Prestazioni meccaniche: le caratteristiche di trazione, allungamento, resistenza allo strappo e deformazione possono essere valutate in base ai requisiti del progetto.

Compatibilità di assemblaggio: i componenti in silicone vengono controllati rispetto all'accoppiamento di parti elettroniche e meccaniche.

Coerenza dei lotti: i parametri di produzione e i registri di ispezione sono controllati per ridurre le variazioni tra i lotti di produzione.

Per i clienti con requisiti specifici di documentazione di qualità, gli standard di ispezione possono essere incorporati nel piano di qualità del progetto prima della produzione di massa.

Cosa devono confermare i team di procurement prima di ordinare

Quando si acquista un componente in silicone EMS, i team di acquisto dovrebbero evitare di valutare i fornitori solo in base al prezzo unitario.

La domanda più importante è se il fornitore può supportare l'intero ciclo di sviluppo.

Chiedi al produttore:

1.Possono funzionare direttamente da file 3D e disegni tecnici?

2.È possibile consigliare la durezza del silicone in base all'applicazione effettiva?

3. Possono supportare il sovrastampaggio di LSR o lo stampaggio con inserti?

4.Come vengono controllate le dimensioni critiche durante la produzione di massa?

5. Possono fornire colori, texture e loghi personalizzati?

6. Possono supportare il campionamento dei prototipi prima della produzione di massa?

7. Possono fornire materiale e documentazione di conformità?

8.Sono in grado di mantenere una qualità costante negli ordini ripetuti?

Per i progetti OEM/ODM, un fornitore in grado di combinare sviluppo di stampi, stampaggio di silicone, finitura, ispezione e supporto per l'assemblaggio può ridurre significativamente il coordinamento tra più fornitori.

Esperienza progettuale: dal prototipo alla produzione

Un tipico progetto di un cliente inizia con un concetto di dispositivo EMS esistente piuttosto che con un design in silicone pronto per la produzione.

Ad esempio, un marchio di elettronica per il fitness può inizialmente fornire un modello 3D costituito da un corpo in silicone, posizioni degli elettrodi, un'interfaccia del cavo flessibile e un modulo di controllo. Durante la revisione DFM, il produttore potrebbe identificare uno spessore della parete insufficiente attorno all'area del connettore e un'eccessiva concentrazione di sollecitazioni vicino al bordo della toppa.

Invece di produrre direttamente il progetto originale, la geometria del silicone può essere modificata rinforzando la regione del connettore, ottimizzando le aree di transizione e modificando la struttura dello stampo. I campioni prototipo vengono quindi prodotti per l'assemblaggio e il test di adattamento.

Dopo che il cliente ha confermato il campione, i parametri di produzione vengono fissati e lo strumento viene trasferito alla produzione di massa controllata. Questo approccio riduce il rischio di scoprire problemi di stampaggio o assemblaggio solo dopo l'avvio della produzione in grandi volumi.

Per i marchi che pianificano ordini ripetuti a lungo termine, il vantaggio non è semplicemente il primo lotto. Il valore maggiore è mantenere le stesse specifiche del materiale, configurazione dello stampo, criteri di ispezione e standard di aspetto nei futuri cicli di produzione.

Perché scegliere il silicone Aobo?

Aobo Silicone si concentra sulla produzione di silicone personalizzato per clienti OEM e ODM. L'azienda combina la selezione del materiale siliconico, lo sviluppo di stampi, lo stampaggio a iniezione di LSR, il sovrastampaggio, l'ispezione e il supporto alla produzione all'interno di un unico flusso di lavoro di produzione.

Per il cerotto muscolare addominale in silicone EMS, i clienti possono personalizzare la durezza del materiale, le dimensioni, il colore, il logo, la trama, la struttura e l'imballaggio in base al design del dispositivo finale.

L'obiettivo non è semplicemente produrre una parte in silicone, ma creare un componente che funzioni in modo affidabile all'interno dell'assemblaggio completo del prodotto EMS del cliente.

Domande frequenti

Il cerotto in silicone può essere personalizzato sul nostro dispositivo EMS esistente?

SÌ. Gli utensili personalizzati possono essere sviluppati in base ai disegni 2D, ai modelli 3D, ai campioni o ai requisiti funzionali forniti dal cliente.

Quale durezza del silicone è consigliata?

Non esiste un'unica durezza adatta a ogni prodotto EMS. Shore A 20–80 può essere considerata una gamma di sviluppo generale, con la selezione finale basata su flessibilità, contatto con la pelle, struttura di fissaggio, integrazione degli elettrodi e requisiti meccanici.

È possibile sovrastampare il silicone con componenti elettronici?

Può dipendere dal materiale del componente, dalla resistenza alla temperatura, dalla geometria, dai requisiti di collegamento e dalla progettazione elettrica. L'assemblaggio dovrebbe essere valutato durante il DFM prima dell'attrezzaggio.

Potete produrre campioni prima della produzione di massa?

SÌ. È possibile sviluppare campioni di prototipi per la verifica dimensionale, i test di assemblaggio, la valutazione dell'aspetto e i test funzionali iniziali prima della produzione di massa.

Il colore del silicone può corrispondere al colore del nostro marchio?

SÌ. I colori personalizzati possono essere sviluppati in base ai riferimenti Pantone o ai campioni di colore approvati dal cliente, in base alla fattibilità del materiale e della produzione.

Il prodotto è adatto per applicazioni mediche?

Il componente può essere progettato per prodotti per il benessere o il fitness a contatto con la pelle, ma l'idoneità per un dispositivo medico regolamentato dipende dal prodotto completo, dall'uso previsto, dalle normative applicabili e dai test richiesti. Le affermazioni mediche non dovrebbero essere desunte dal solo materiale siliconico.

Quali informazioni dobbiamo fornire per un preventivo?

Le informazioni più utili includono disegni 3D/2D, dimensioni, durezza del silicone target, quantità stimata annuale o ordinata, requisiti di colore, informazioni su elettrodi o inserti, finitura superficiale, requisiti di imballaggio e mercato di riferimento.

Supportate la produzione OEM e ODM?

SÌ. Aobo Silicone può supportare sia la produzione OEM basata sui progetti dei clienti sia lo sviluppo ODM per i clienti che richiedono assistenza con materiali, utensili, struttura e ottimizzazione della produzione.
